功能介绍

    本系列产品以HR系列电量隔离传感器为基础，增配比较器电路、基准电压设定电路、输出驱动电路组成，用来隔离监测主回路中的交流或直流电流，当被监测的电量超过预先设定的上限值，或低于预先设定的下限值时，给出开关量控制信号。本系列产品测控一体化、体积小、精度高、使用方便，报警界限值可以由用户根据需要随时进行调整，具有很高的性能/价格比。根据界限控制功能，越限报警传感器分为上限型和下限型。

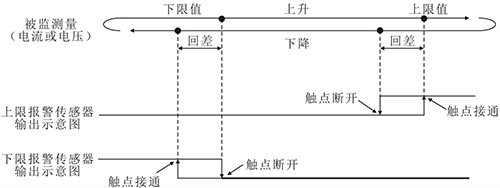

越限报警传感器输入、输出特性

电流越限报警传感器型谱表

电流越限报警传感器主要特点
    ●测控一体化，体积小、精度高、反应快；
    ●具有瞬态干扰抑制功能，防止误动作；
    ●报警界限值可在设定值（±20%）内连续可调；
    ●密封式继电器触点输出，触点寿命＞30万次；
    ●隔离电压：交流监测＞2.5KVDC，1分钟；直流监测＞1.5KVDC，1分钟；
    ●输入过载能力：10倍阈值，持续5秒；
    ●额定环境温度：商业级0℃～+50℃；工业级-25℃～+70℃；
    ●平均无故障工作时间＞5万小时；
    ●20%回差设置，确保动作稳定；
    ●多种结构类型，方便各种使用要求。

交流电流越限报警传感器型号及参数表

    注：表中只列出继电器常开产品型号，如需要继电器常闭输出产品，只需将输出类型的“K”变为“B”即可，如：HRK1I1KS01表示输入交流信号临控，上限型继电器常开触点输出，S型接线输入结构，商业级越限电流报警传感器。

直流电流越限报警传感器型号及参数表

    定货型号规格应包括：传感器型号、输入/输出规格（标称值）例如：HRK4I3KU01 -1A（3A）/Rk -+12V，括号外的电流值是界限值，括号内的电流值是监测范围值；输入直流信号临控，下限型继电器常开触点输出，UO型结构，商业级越限电流报警传感器。

产品接线图（各种输出方式并不同时提供）

产品接线图（各种输出方式并不同时提供）
